​PCIe简介

PCIe（Peripheral Component Interconnect Express）是一种计算机总线标准，用于连接计算机内部的各种硬件设备，如图形卡、扩展卡、存储设备等。它是PCI（Peripheral Component Interconnect）总线的一种进化形式，旨在提供更高的数据传输速度和更高的性能。

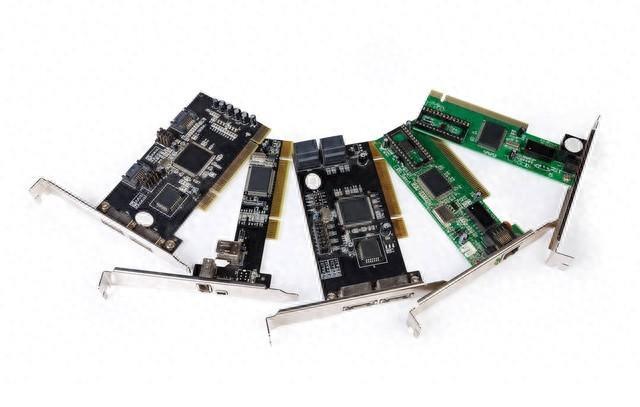

PCI总线标准最初由英特尔公司于1992年推出，是一种32位的并行总线，传输速度最高可达133 MB/s。

在推出PCI之前，计算机内部的设备通常使用ISA（Industry Standard Architecture）总线进行连接。然而，ISA总线的传输速度较慢，限制了计算机系统的性能和扩展性。因此，PCI总线的推出被视为计算机技术发展中的一个重要里程碑。

随着计算机技术的不断发展，PCI总线标准也不断升级。1993年，PCI 2.0标准推出，增加了66 MHz的传输速度，使得传输速度最高可达到266 MB/s。1995年，PCI 2.1标准推出，增加了支持电源管理和插热插拔功能的规范。1998年，PCI 2.2标准推出，增加了支持64位数据传输的规范。

PCI总线标准的不断升级，它成为了计算机系统中最常用的总线标准之一。然而，随着计算机系统的性能和扩展性需求的不断提高，PCI总线标准已经无法满足现代计算机系统的需求。因此，PCI Express（PCIe）总线标准逐渐取代了PCI总线标准，成为了现代计算机系统中最常用的总线标准之一。

PCIe X1、X2、X4和X8是指PCI Express（Peripheral Component Interconnect Express）总线标准的不同配置，表示在总线上的通道数量。

PCIe X1：表示有一个PCIe通道。每个通道的速率由PCIe规范定义，例如PCIe 3.0的速率为8 Gbps。因此，PCIe X1的速率通常为8 Gbps。PCIe X4：表示有四个PCIe通道。每个通道的速率由PCIe规范定义，例如PCIe 3.0的速率为8 Gbps。因此，PCIe X4的速率通常为32 Gbps（4通道 x 8 Gbps）。PCIe X8：表示有八个PCIe通道。每个通道的速率由PCIe规范定义，例如PCIe 3.0的速率为8 Gbps。因此，PCIe X8的速率通常为64 Gbps（8通道 x 8 Gbps）。

当我们谈论PCIe总线标准的传输速率时，我们使用GT/s（Giga Transfers per second，千兆传输/秒）来衡量，而不是Gbps（Giga Bits Per Second，千兆位/秒）。这是因为传输速率是基于物理层通信协议的属性，与链路宽度等因素无关。

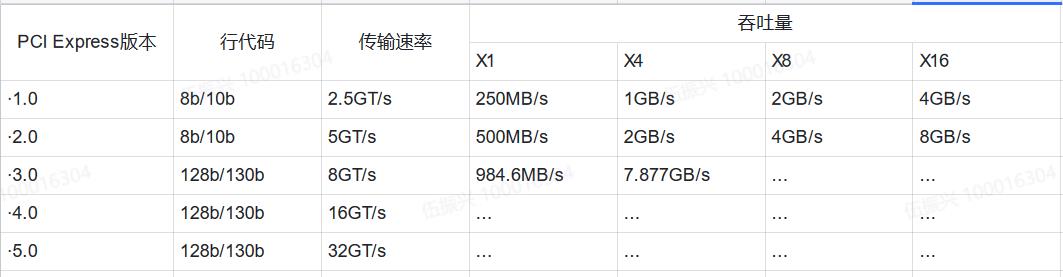

PCIe总线的吞吐量（可用带宽）可以通过以下公式计算：

吞吐量 = 传输速率 * 编码方案

例如，PCIe 2.0协议支持5.0 GT/s，每个Lane上每秒传输5G个bit。然而，并不是每个Lane都支持5Gbps的速率，因为PCIe 2.0采用的是8b/10b编码方案。这意味着每传输8个bit需要发送10个bit。

因此，PCIe 2.0协议的每个Lane支持的速率为 5 GT/s * 8 / 10 = 4 Gbps = 500 MB/s。

举个例子，对于一个PCIe 2.0 x8通道，可用带宽为 4 Gbps * 8 = 32 Gbps = 4 GB/s。

同样地，PCIe 3.0协议支持8.0 GT/s，每个Lane上每秒传输8G个bit。然而，PCIe 3.0采用的是128b/130b编码方案，即每传输128个bit需要发送130个bit。

因此，PCIe 3.0协议的每个Lane支持的速率为 8 GT/s * 128 / 130 = 7.877 Gbps = 984.6 MB/s。

举个例子，对于一个PCIe 3.0 x16通道，可用带宽为 7.877 Gbps * 16 = 126.031 Gbps = 15.754 GB/s。

***

•ISA ->PCI ->PCIX ->PCIE 1.0 ->PCIE 2.0 ->PCIE3.0 ->PCIE4.0 ->PCIE5.0

•PCI 与PCIX并联； PCIE 串联。

•PCI Express的接口包括X1、X4、X8以及X16（X2模式将用于内部接口而非插槽模式）。较短的PCI Express卡可以插入较长的PCI Express插槽中使用。

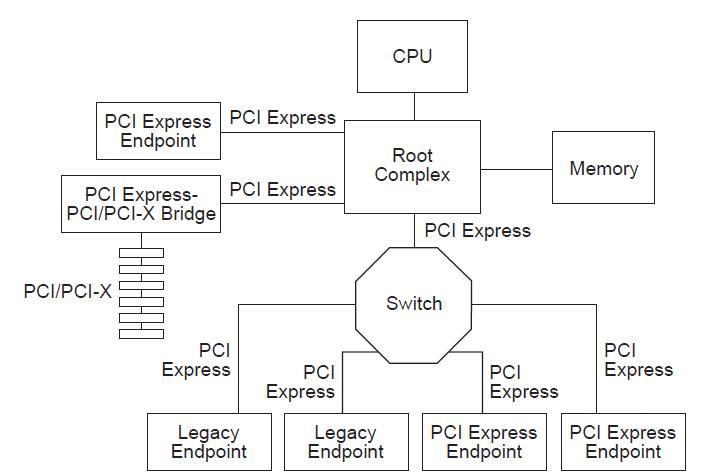

一个PCI Express Fabric由点对点的Link组成，用于连接一组组件。下图展示了一个例子PCI Express Fabric的拓扑结构。这个图展示了一个单一的PCI Express Fabric实例，也称为层次结构，由一个根复杂器（Root Complex）、多个端点（I/O设备）、一个交换机和一个PCI Express到PCI/PCI-X桥接器组成，它们通过PCI Express Link相互连接。

Root Complex（根复杂器）是PCI Express总线架构中的一个重要组成部分，它是连接CPU和内存子系统与PCI Express设备之间的桥梁。Root Complex通常由一个或多个PCI Express端口组成，每个端口连接到一个或多个PCI Express设备，形成一个I/O层次结构。Root Complex还负责管理PCI Express总线的配置和控制，包括分配总线带宽、处理传输错误、管理电源管理和热插拔等功能。

在PCI Express架构中，Root Complex是一个逻辑实体，可以由一个芯片组或处理器集成电路实现。Root Complex可以支持多个PCI Express端口，每个端口可以连接到一个或多个PCI Express设备。PCI Express设备可以是端点设备或交换机设备，它们可以通过PCI Express总线进行通信和数据传输。

Endpoint（端点）是指在PCI Express总线架构中可以作为请求方或完成方的功能类型。它可以代表自身执行PCI Express事务，也可以代表一个独立的非PCI Express设备执行PCI Express事务。端点可以是传统端点、PCI Express端点或根复杂器集成端点（RCiEPs）。

传统端点是指符合传统PCI规范的设备，通过PCI Express到PCI桥接器与PCI Express总线连接。这些设备可以通过PCI Express总线进行通信和数据传输。

PCI Express端点是指符合PCI Express规范的设备，直接连接到PCI Express总线。这些设备可以通过PCI Express总线进行高速通信和数据传输。

根复杂器集成端点（RCiEPs）是指集成在根复杂器中的端点功能。它们可以作为根复杂器的一部分执行PCI Express事务，例如根复杂器集成的图形控制器或USB主机控制器。

总之，端点是PCI Express总线架构中的一种功能类型，可以作为请求方或完成方执行PCI Express事务，可以是传统端点、PCI Express端点或根复杂器集成端点。

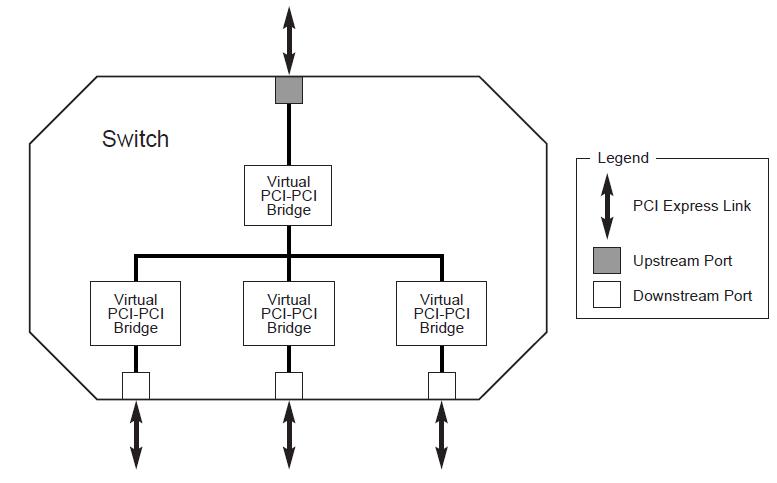

PCIe交换机（PCIe Switch）是一种用于构建PCI Express（PCIe）总线拓扑结构的设备。它允许多个PCIe设备通过高速数据通道进行连接和通信。

PCIe交换机的主要功能是转发PCIe事务，类似于传统PCI总线上的PCI桥接器。它可以将来自一个PCIe设备的事务转发到另一个PCIe设备，实现设备之间的数据传输和通信。

PCIe交换机通常具有多个端口，每个端口可以连接一个PCIe设备。这些端口可以是上游端口（连接到其他交换机或主机）或下游端口（连接到终端设备或其他交换机的上游端口）。

通过使用PCIe交换机，可以构建复杂的PCIe拓扑结构，例如树状结构、星型结构或多级结构。这样可以实现多个设备之间的高速数据传输和通信，并提供更高的带宽和灵活性。

Root Complex Event Collector（RCEC）是PCI Express（PCIe）架构中的一个组件，用于收集和处理与Root Complex相关的事件。

Root Complex是PCIe总线的起始点，它通常是主机或服务器系统中的PCIe控制器。Root Complex负责管理和控制整个PCIe拓扑结构，并与其他PCIe设备进行通信。

RCEC是Root Complex的一部分，它的主要功能是监控和收集与Root Complex相关的事件。这些事件可以包括连接和断开连接的设备、错误和异常情况、配置更改等。RCEC会记录这些事件，并根据需要采取相应的措施，例如通知主机系统或其他相关组件。

通过RCEC，系统可以实时监控PCIe总线上发生的事件，并及时采取必要的措施来处理这些事件。这有助于确保PCIe设备的正常运行和系统的稳定性。

PCI Express to PCI/PCI-X桥接器是一种设备，用于连接PCI Express（PCIe）总线和传统的PCI或PCI-X总线。它允许PCIe系统与PCI或PCI-X设备进行兼容性连接和通信。

PCIe to PCI/PCI-X桥接器的主要功能是将来自PCIe总线的事务转换为PCI或PCI-X事务，并将其传递给连接的PCI或PCI-X设备。它充当了PCIe和PCI/PCI-X之间的接口，使得PCIe系统能够与旧有的PCI或PCI-X设备进行互操作。

通过PCIe到PCI/PCI-X桥接器，PCIe系统可以利用现有的PCI或PCI-X设备，无需更换或升级这些设备。这对于需要使用旧有PCI或PCI-X设备的系统来说非常有用，例如在过渡期间或需要与遗留系统进行兼容性连接的情况下。

PCIe to PCI/PCI-X桥接器通常具有一个或多个PCI或PCI-X插槽，用于连接PCI或PCI-X设备。它还提供了必要的协议转换和信号适配，以确保PCIe和PCI/PCI-X之间的兼容性和互操作性。

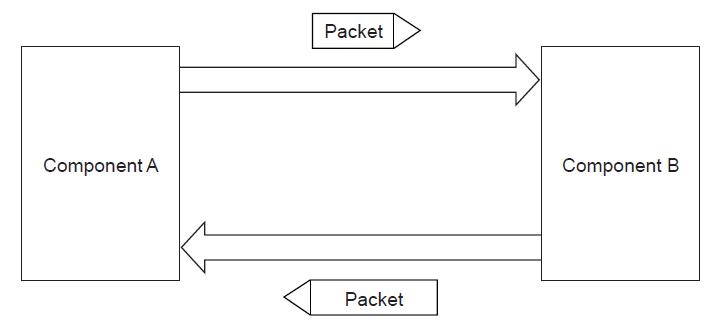

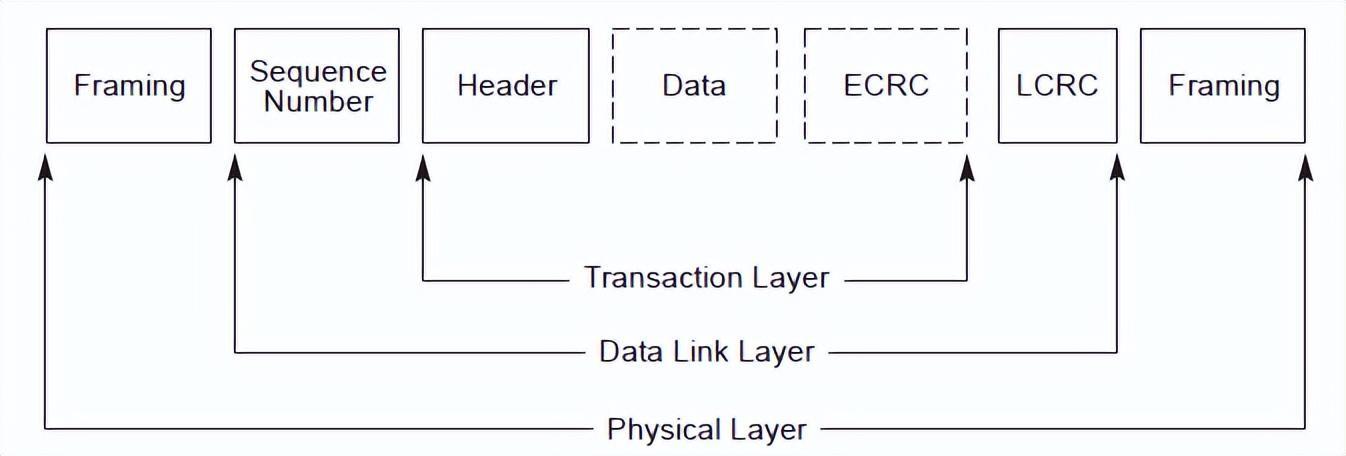

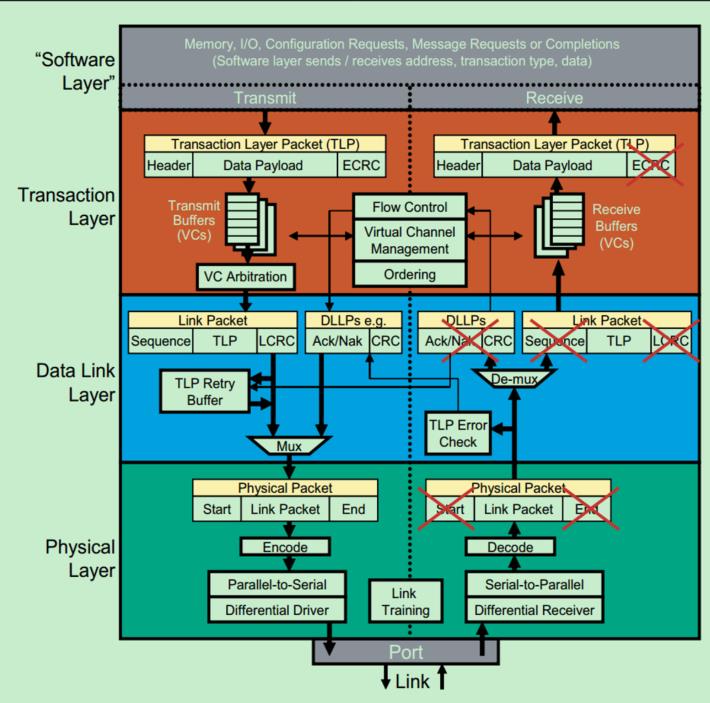

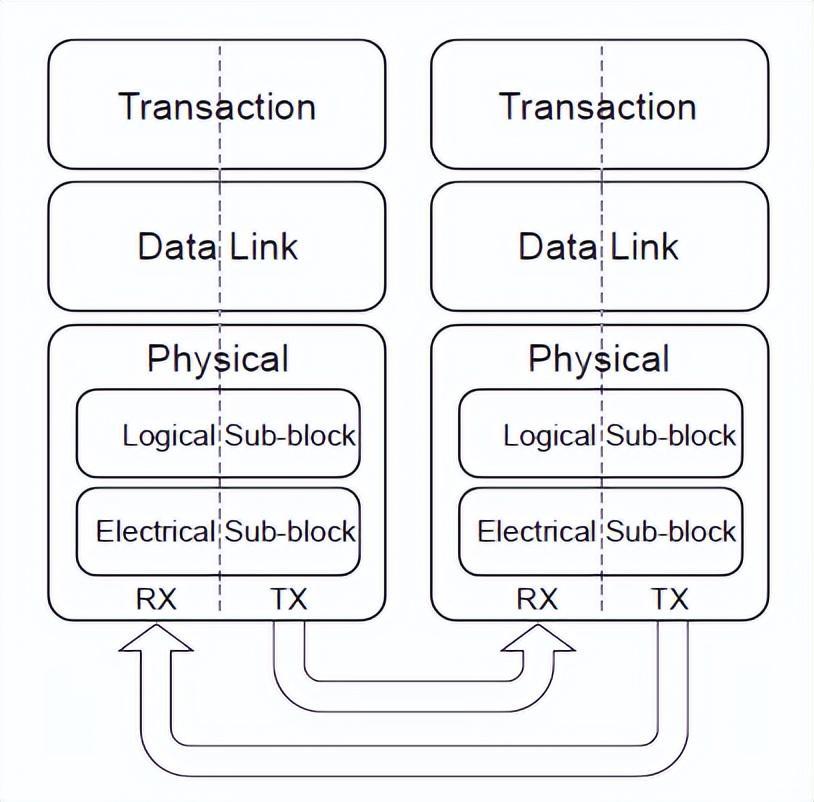

PCIe体系结构包括应用层、事务层（Transaction Layer）、数据链路层（Data Link Layer）和物理层（Physical Layer）。

6.1 Transaction

事务层（Transaction Layer）：接收端的事务层负责事务层包（Transaction Layer Packet，TLP）的解码与校检，发送端的事务层负责TLP的创建。此外，事务层还有QoS（Quality of Service）和流量控制（Flow Control）以及Transaction Ordering等功能。

6.2 Data Link

数据链路层（Data Link Layer）：数据链路层负责数据链路层包（Data Link Layer Packet，DLLP）的创建，解码和校检。同时，本层还实现了Ack/Nak的应答机制。

6.3 Physical

物理层（Physical Layer）：物理层负责Ordered-Set Packet的创建于解码。同时负责发送与接收所有类型的包（TLPs、DLLPs和Ordered-Sets）。此外，物理层还实现了链路训练（Link Training）和链路初始化（Link Initialization）的功能，这一般是通过链路训练状态机（Link Training and Status State Machine，LTSSM）来完成的。
